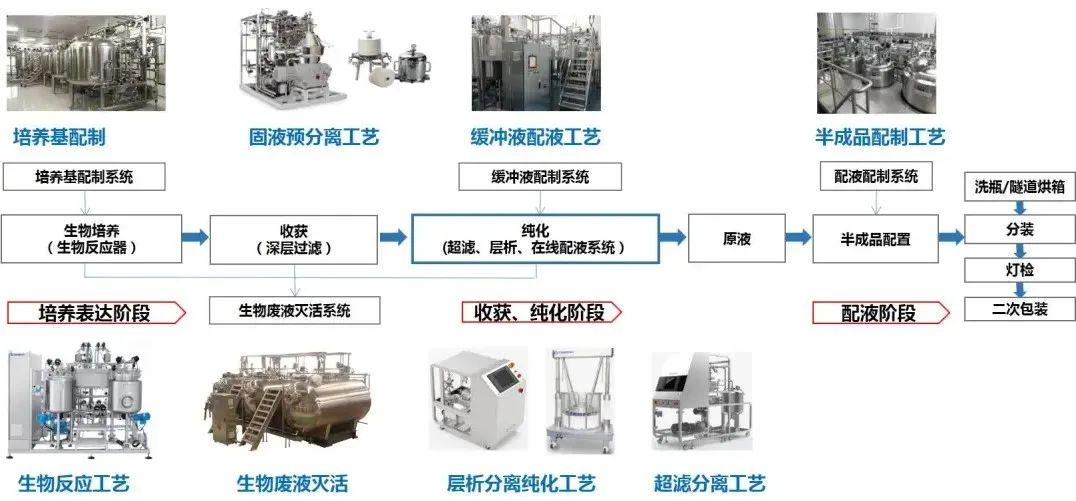

根据工艺流程特点，原液整体解决方案主要包含四大模块工艺方案：上游培养工艺方案、下游分离纯化工艺、培养基体系配液工艺、缓冲液体系配液工艺。

图片转载自网络

在上游通过生物反应器培养后得到的收获液需要通过超滤、层析系统进一步纯化，目的是为了得到纯度极高的原液，用于后续的配液。在这一过程中对于系统的工艺设计和流路控制都有一定要求，阀门作为超滤设备的关键元件之一，需起到调节压力及开闭的作用，对此需满足如下要求：

01 耐腐蚀性

过滤过程中，个别介质浓度不同，元件材质需达到卫生级别（使用3.16L /1.4435）。

02 灵活调节

维持稳定的过膜压是超滤工艺的一个关键要求，通过控制回流端阀门开度来调节稳定反压，对于元件选择来说，需要做到精准性及耐用性。（原水水压在过滤时，要进行增减压以维持超滤膜内的压力均衡。) 盖米650系列隔膜阀与1436系列定位器的组合则是超滤、层析系统的理想选择。

盖米阀门GEMÜ 650

• 适用于惰性或腐蚀性的流体和气体介质

• 多种阀体及隔膜材质可选

• 结构紧凑

• 多种连接方式可选

• 可用于CIP/SIP清洁

• 内表面抛光可做到0.25μm电抛光

• ATEX防爆款式另询

盖米阀门GEMÜ 1436

• 适用于单双作用• 多点校准功能• 过程及阀门控制同步• 自动优化参数• 安装形式可选

盖米隔膜阀系列是适用于制药和食品工业严格要求的先进的解决方案，适用于多种工艺段：取样、在位灭菌（SIP）、在位清洁（CIP）等。除此之外，在过程自动化的范围内还可以集成其他功能。
