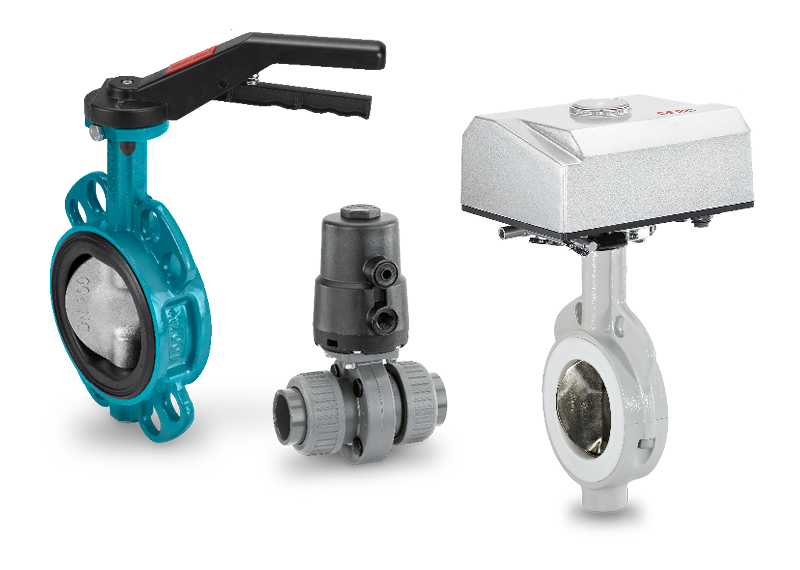

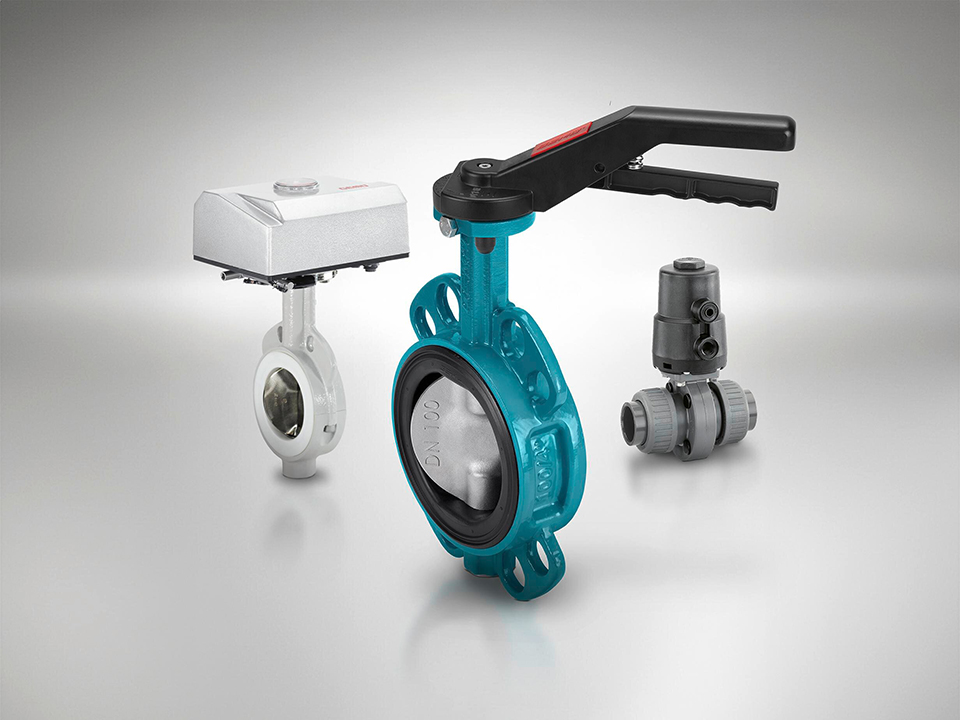

蝶阀原理介绍
蝶阀阀体包括环形阀座、弹性内衬和蝶板，通过阀轴将蝶板旋转90°进入垫圈，从而达到控制流体的作用。根据不同型号和尺寸，可实现高达25 bar的工作压力和210°C的介质温度。 大多数情况下，这些阀门用于控制纯液体，但也可以通过特殊的选型，用于气体等其他介质。
由于材料种类繁多，蝶阀适用行业非常广泛，例如化工、水处理等。在一些对开闭频率、卫生等级和控制精度要求不高的工艺段，蝶阀也是非常经济的流体解决方案。 在大于DN 150的管道应用上，蝶阀通常是常见的可选方案。在对耐腐蚀或卫生级要求更高的工况，可以使用衬塑蝶阀。用PFA封装的蝶板，可用于化学或半导体行业的高侵蚀性介质；经过抛光处理的不锈钢蝶板，也可用于食品或制药行业。
盖米的大部分阀门产品都可以提供自动化过程控制配件，位置显示器、智能定位器、传感器和测量设备，可以轻松快速地安装使用。
蝶阀应用领域
盖米蝶阀广泛应用于化工、电厂等行业的水处理系统。标配为中线型蝶阀，双偏心和三偏心蝶阀根据项目需求也可提供。也可与位置显示器、定位器和过程控制器等组件配合使用，实现控制功能。
蝶阀技术参数
| 驱动方式 | 手动、气动、电动 |
|---|---|
| 连接方式 | 焊接、法兰、螺纹 |
| 工作压力 | 0 - 16 bar |
| 阀体材质 | 金属: 不锈钢、铸钢、黄铜、铸铁 塑料: PES, PP, PVC |
| 介质温度 | -60 - 210 °C |
| 通径 | DN 15 - 1600 |
